概 述
CACE-01型氫型電再生陽離子交換模塊是一款結構緊湊、易于操作且連續運行的水質分析儀器配套單元，應用于電力、鋼鐵、石化等行業水汽品質在線監測系統，產品可替代傳統陽樹脂離子交換柱，無需更換或者再生樹脂，實現連續不間斷監測，提高測量的準確性。
氫電導率是水汽樣品通過氫型強酸陽離子樹脂柱處理后測得的電導率，用來表征水汽樣品中含鹽量的多少，它是綜合反映熱力系統水汽品質的重要指標。由于氫型樹脂柱交換容量的限制，運行一段時間后樣水中添加的堿化劑會穿透，造成氫電導率測量失效。特別是蒸汽聯合循環電廠和核電站，基于熱力設備防腐要求，給水中需添加較多堿化劑，給水高pH值運行環境，更容易引起水汽循環系統氫電導率監控不連續，熱力系統發生腐蝕風險不可控，儀表頻繁維護管理難度大，失效指標虛假報警等等問題。為解決上述實際困難我們開發了基于連續電除鹽工作原理的氫型電除鹽（EDI）技術的產品，作為陽離子交換模塊替代傳統樹脂柱，可提供連續可靠的氫電導率被測量樣品，從本質上解決了這一難題。
應用于汽水取樣系統（SWAS），鍋爐補給水，凝結水精處理等。
產品特點
◆ 連續運行，滿足氫電導率測量條件，無需維護樹脂柱再生及使用任何化學藥劑
◆ 配置穩壓穩流模塊、可視化轉子流量計和壓力監測確保樣水流量恒定，斷流自動停止工作
◆ 精密前置過濾器，方便觀察和維護
◆ 智能化運行，配置觸摸屏，數字化精密恒流源，可同時顯示樣品流量、壓力、累積流量及EDI膜堆工作情況
◆ 壁掛型安裝，集成化布置，可適應多種安裝工況
◆ 優化的流程系統，模塊化的設計，確保長期穩定運行
◆ 符合DL/T 502.29標準，有效降低成本，提高運行效率
工作原理

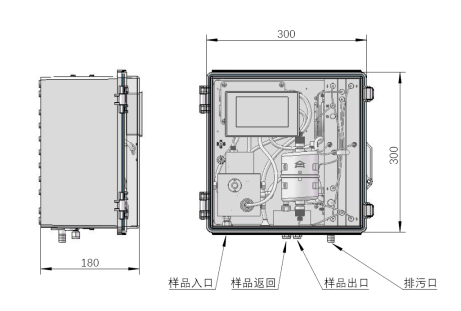

安裝尺寸
流 程 圖
技術規格 | |
樣水壓力 | Max. 0.7MPa |
樣水溫度 | Max. 50°C |
樣水流量 | 60–250 ml/min |
樣水入口 | 1/4”卡套 |
排水接口 | 12mm寶塔接頭（軟管連接，無壓排放） |
樣品出口 | 1/4”卡套（連接至流通池進水） |
樣品返回 | 1/4”卡套（連接至流通池出水） |
電源輸入 | 100-240 VAC, 50/60 Hz |
電源功率 | 10W |
EDI交換容量 | SCmax=40μS/cm（NH4OH）或350μS/cm（NaOH） |
防護等級 | IP65 |
外形尺寸 | 300 x 300 x 180 mm |
總重量 | 10 kg |
訂貨信息 | 模塊整機：CACE-01 |
備件訂貨 | 樹脂包備件：CACE-01.06.00（包含樹脂、陽膜和O型圈） |
耗材訂貨 | 保安過濾器：G1/4in外螺紋，PP折疊濾芯，1um |
＊ 該模塊的保安過濾器更換周期約為3-6個月（需根據水質情況），膜堆樹脂包正常可使用2-4年。
